การเชื่อมต่อจอแสดงผล LCD เข้ากับ Raspberry Pi เป็นโปรเจ็กต์ที่น่าตื่นเต้นซึ่งเปิดโลกแห่งความเป็นไปได้สำหรับผู้ชื่นชอบ DIY ผู้ที่ชื่นชอบงานอดิเรก และแม้แต่มืออาชีพ ในฐานะซัพพลายเออร์จอ LCD คุณภาพสูง ฉันพร้อมจะแนะนำคุณตลอดกระบวนการทีละขั้นตอน
การทำความเข้าใจพื้นฐาน
ก่อนที่เราจะเจาะลึกกระบวนการเชื่อมต่อ สิ่งสำคัญคือต้องทำความเข้าใจประเภทต่างๆ ของจอ LCD ที่มีจำหน่าย เรามีสามประเภทหลัก:จอแสดงผล LCD แบบส่งผ่าน-หน้าจอ LCD สะท้อนแสง, และจอแอลซีดีแบบส่งผ่านแสง-

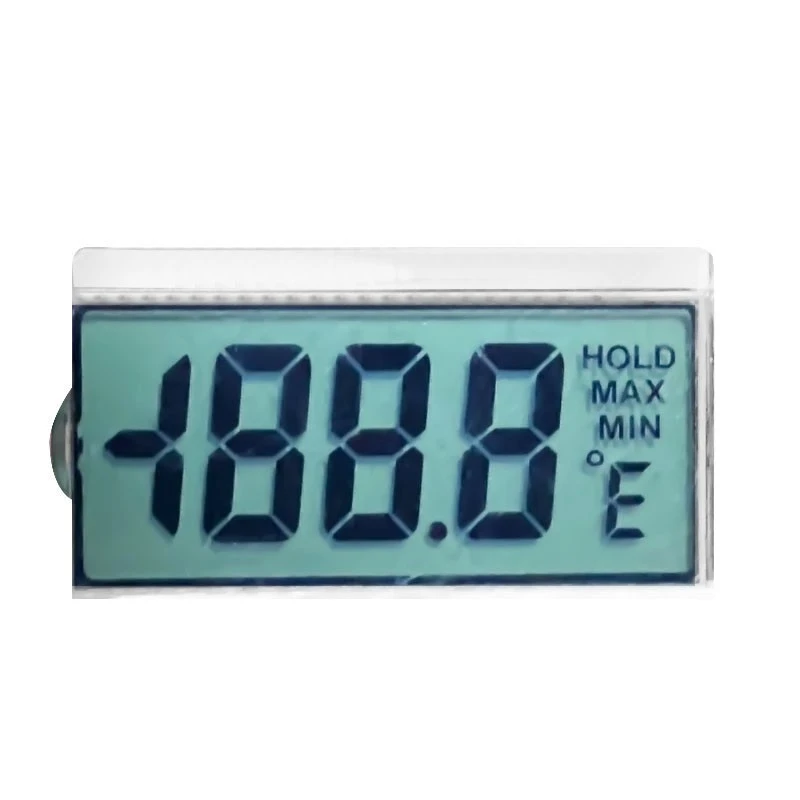

- จอแสดงผล LCD แบบส่งผ่าน: จอแสดงผลเหล่านี้อาศัยแสงพื้นหลังเพื่อให้แสงสว่างแก่หน้าจอ เหมาะสำหรับใช้ภายในอาคารซึ่งมีแสงโดยรอบน้อย แสงพื้นหลังช่วยให้มองเห็นเนื้อหาบนหน้าจอได้ชัดเจน
- หน้าจอ LCD สะท้อนแสง: จอแสดงผลแบบสะท้อนแสงใช้แสงภายนอกเพื่อส่องสว่างหน้าจอ มีประสิทธิภาพด้านพลังงานและทำงานได้ดีในสภาพแวดล้อมกลางแจ้งที่สว่างสดใส แสงสะท้อนทำให้เนื้อหามองเห็นได้แม้ในแสงแดดโดยตรง
- จอแอลซีดีแบบส่งผ่านแสง: ประเภทนี้รวมคุณสมบัติของจอแสดงผลทั้งแบบส่งผ่านและแบบสะท้อนแสง มีแสงพื้นหลังสำหรับสภาพแสงน้อยและยังสามารถใช้แสงโดยรอบเพื่อให้มองเห็นได้ดีขึ้นในสภาพแวดล้อมที่สว่างจ้า
ข้อกำหนดเบื้องต้น
ในการเชื่อมต่อจอแสดงผล LCD เข้ากับ Raspberry Pi คุณจะต้องมีรายการต่อไปนี้:
- บอร์ด Raspberry Pi (เช่น Raspberry Pi 3, 4 หรือ Zero) ตรวจสอบให้แน่ใจว่าใช้ระบบปฏิบัติการที่รองรับเช่น Raspbian
- จอแสดงผล LCD ที่เหมาะสม เลือกประเภทตามความต้องการเฉพาะของคุณตามที่อธิบายไว้ข้างต้น
- แหล่งจ่ายไฟสำหรับ Raspberry Pi
- สายจัมเปอร์สำหรับเชื่อมต่อไฟฟ้า
- ทางเลือกคือเขียงหั่นขนมสำหรับจัดระเบียบสายไฟหากการเชื่อมต่อซับซ้อน
ขั้นตอนที่ 1: ตรวจสอบ Pinout ของจอแสดงผล
ขั้นตอนแรกคือการหา pinout ของจอ LCD ของคุณ Pinout จะแสดงให้คุณเห็นว่าพินใดที่ใช้สำหรับพลังงาน ข้อมูล และสัญญาณควบคุม โดยปกติแล้ว เอกสารข้อมูลของจอแสดงผลจะให้ข้อมูลนี้ พินแต่ละตัวมีฟังก์ชันเฉพาะ เช่น VCC สำหรับการจ่ายไฟ GND สำหรับการต่อสายดิน และพินข้อมูลสำหรับการส่งข้อมูล
ขั้นตอนที่ 2: เปิดเครื่อง LCD
เชื่อมต่อพินไฟของจอแสดงผล LCD เข้ากับแหล่งพลังงานที่เหมาะสมบน Raspberry Pi พิน VCC ของ LCD ควรเชื่อมต่อกับเอาต์พุตกำลัง 5V หรือ 3.3V บน Raspberry Pi ขึ้นอยู่กับข้อกำหนดของจอแสดงผล พิน GND ควรเชื่อมต่อกับพินกราวด์บน Raspberry Pi ขั้นตอนนี้มีความสำคัญเนื่องจากการเชื่อมต่อสายไฟที่ไม่ถูกต้องอาจทำให้จอแสดงผลหรือ Raspberry Pi เสียหายได้
ขั้นตอนที่ 3: การเชื่อมต่อข้อมูลและพินควบคุม
ถัดไป คุณต้องเชื่อมต่อพินข้อมูลและควบคุมของ LCD เข้ากับพิน GPIO (อินพุต/เอาท์พุตวัตถุประสงค์ทั่วไป) บน Raspberry Pi หมุด GPIO ช่วยให้ Raspberry Pi สามารถสื่อสารกับจอ LCD ได้ จำนวนพินข้อมูลและพินควบคุมจะแตกต่างกันไปขึ้นอยู่กับประเภทและรุ่นของ LCD ตัวอย่างเช่น จอ LCD ที่ใช้ I2C จะมีบรรทัดข้อมูลสองเส้น (SDA และ SCL) ในขณะที่จอ LCD อินเทอร์เฟซแบบขนานจะมีพินข้อมูลหลายพิน
ใช้สายจัมเปอร์เพื่อทำการเชื่อมต่อ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนาและไม่มีสายไฟหลวม คุณสามารถใช้เขียงหั่นขนมเพื่อจัดระเบียบสายไฟได้หากการเชื่อมต่อมีพินจำนวนมาก ซึ่งช่วยให้แก้ไขปัญหาได้ง่ายขึ้นในภายหลัง
ขั้นตอนที่ 4: การกำหนดค่าซอฟต์แวร์
หลังจากทำการเชื่อมต่อฮาร์ดแวร์แล้ว คุณต้องกำหนดค่าซอฟต์แวร์บน Raspberry Pi เพื่อสื่อสารกับจอ LCD
- ติดตั้งไลบรารีที่จำเป็น: สำหรับจอ LCD ส่วนใหญ่ คุณจะต้องติดตั้งไลบรารีเฉพาะ ตัวอย่างเช่น หากคุณใช้จอ LCD ที่ใช้ I2C คุณจะต้องติดตั้งไลบรารี I2C บน Raspberry Pi คุณสามารถใช้
ฉลาด - รับคำสั่งเพื่อติดตั้งแพ็คเกจที่จำเป็น
sudo apt - รับการอัปเดต sudo apt - รับการติดตั้ง - y python - smbus- เปิดใช้งานอินเทอร์เฟซ I2C (ถ้ามี): หาก LCD ของคุณใช้อินเทอร์เฟซ I2C คุณจะต้องเปิดใช้งานในการกำหนดค่า Raspberry Pi คุณสามารถทำได้โดยการเรียกใช้ไฟล์
raspi - กำหนดค่าคำสั่งและนำทางไปยัง "ตัวเลือกการเชื่อมต่อ" จากนั้นเปิดใช้งาน I2C
sudo raspi - กำหนดค่า- เขียนโปรแกรมทดสอบ: คุณสามารถเขียนโปรแกรม Python ธรรมดาเพื่อทดสอบการเชื่อมต่อได้ นี่คือตัวอย่างพื้นฐานสำหรับ I2C LCD:
เวลานำเข้า smbus # ที่อยู่ LCD ADDRESS = 0x27 # เปิดบัสอินเตอร์เฟส I2C = smbus.SMBus (1) def lcd_init (): # เริ่มต้นการแสดงผล lcd_byte (0x33, LCD_CMD) lcd_byte (0x32, LCD_CMD) lcd_byte (0x06, LCD_CMD) lcd_byte (0x0C, LCD_CMD) lcd_byte (0x28, LCD_CMD) lcd_byte(0x01, LCD_CMD) time.sleep(0.0005) # ฟังก์ชั่นอื่นๆ สำหรับการส่งข้อมูลและคำสั่ง.. lcd_init()ขั้นตอนที่ 5: การแก้ไขปัญหา
หากจอ LCD ไม่ทำงานหลังจากทำตามขั้นตอนทั้งหมดแล้ว ต่อไปนี้เป็นปัญหาและแนวทางแก้ไขทั่วไปบางประการ:
- ปัญหาด้านพลังงาน: ตรวจสอบว่าแหล่งจ่ายไฟถูกต้องหรือไม่ ตรวจสอบให้แน่ใจว่าระดับแรงดันไฟฟ้าตรงกับข้อกำหนดของจอแสดงผล หากจอแสดงผลกะพริบหรือไม่เปิดเลย อาจเป็นปัญหาด้านพลังงาน
- ปัญหาการเดินสายไฟ: ตรวจสอบการเชื่อมต่อทั้งหมดเพื่อให้แน่ใจว่าไม่มีสายไฟหลวมหรือการเชื่อมต่อไม่ถูกต้อง สายไฟหลวมเพียงเส้นเดียวอาจทำให้จอแสดงผลทำงานไม่ถูกต้องได้
- ปัญหาซอฟต์แวร์: ตรวจสอบว่าไลบรารีได้รับการติดตั้งอย่างถูกต้องและการกำหนดค่าซอฟต์แวร์ถูกต้องหรือไม่ คุณสามารถลองรันโปรแกรมทดสอบบนเทอร์มินัลอื่นหรือเซสชัน Raspberry Pi เพื่อแยกปัญหาได้
เหตุใดจึงเลือกจอ LCD ของเรา
ที่บริษัทของเรา เรามีความภาคภูมิใจในการนำเสนอจอ LCD คุณภาพสูง จอแสดงผลของเราขึ้นชื่อในด้านความน่าเชื่อถือ ประสิทธิภาพ และคุณภาพของภาพที่ยอดเยี่ยม เรามีจอแสดงผลที่หลากหลายเพื่อตอบสนองความต้องการที่แตกต่างกัน ไม่ว่าจะเป็นสำหรับโครงการ DIY ขนาดเล็กหรือการใช้งานในอุตสาหกรรมขนาดใหญ่
ของเราจอแสดงผล LCD แบบส่งผ่านให้ภาพที่คมชัดในสภาพแสงน้อยในขณะที่หน้าจอ LCD สะท้อนแสงเหมาะสำหรับการใช้งานกลางแจ้งซึ่งประสิทธิภาพการใช้พลังงานเป็นสิ่งสำคัญ ที่จอแอลซีดีแบบส่งผ่านแสงมอบสิ่งที่ดีที่สุดจากทั้งสองโลก เหมาะสำหรับสภาพแวดล้อมที่มีแสงสว่างหลากหลาย
ติดต่อเราเพื่อจัดซื้อจัดจ้าง
หากคุณสนใจที่จะซื้อจอ LCD ของเราสำหรับโครงการ Raspberry Pi หรือแอปพลิเคชันอื่นๆ เรายินดีรับฟังจากคุณ ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณเลือกจอแสดงผลที่เหมาะกับความต้องการเฉพาะของคุณได้ ไม่ว่าคุณจะต้องการจอแสดงผลเพียงจอเดียวสำหรับงานอดิเรกหรือต้องการจำนวนมากสำหรับการสั่งซื้อทางอุตสาหกรรม เราสามารถจัดหาโซลูชันที่ดีที่สุดให้กับคุณได้
