การแนะนำ
LED เจ็ดส่วนสองหลักเป็นส่วนประกอบจอแสดงผลดิจิตอลทั่วไป ซึ่งใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ต่างๆ เช่น เครื่องนับ เครื่องวัดอุณหภูมิ มาตรวัด นาฬิกาอิเล็กทรอนิกส์ ฯลฯ ผลิตภัณฑ์นี้แสดงตัวเลข 0 ถึง 9 ผ่านตัวเลขที่แตกต่างกัน การรวมกันของหลอด LED เจ็ดหลอด มีโครงสร้างที่เรียบง่ายและสามารถตอบสนองความต้องการจอแสดงผลดิจิทัลที่หลากหลาย

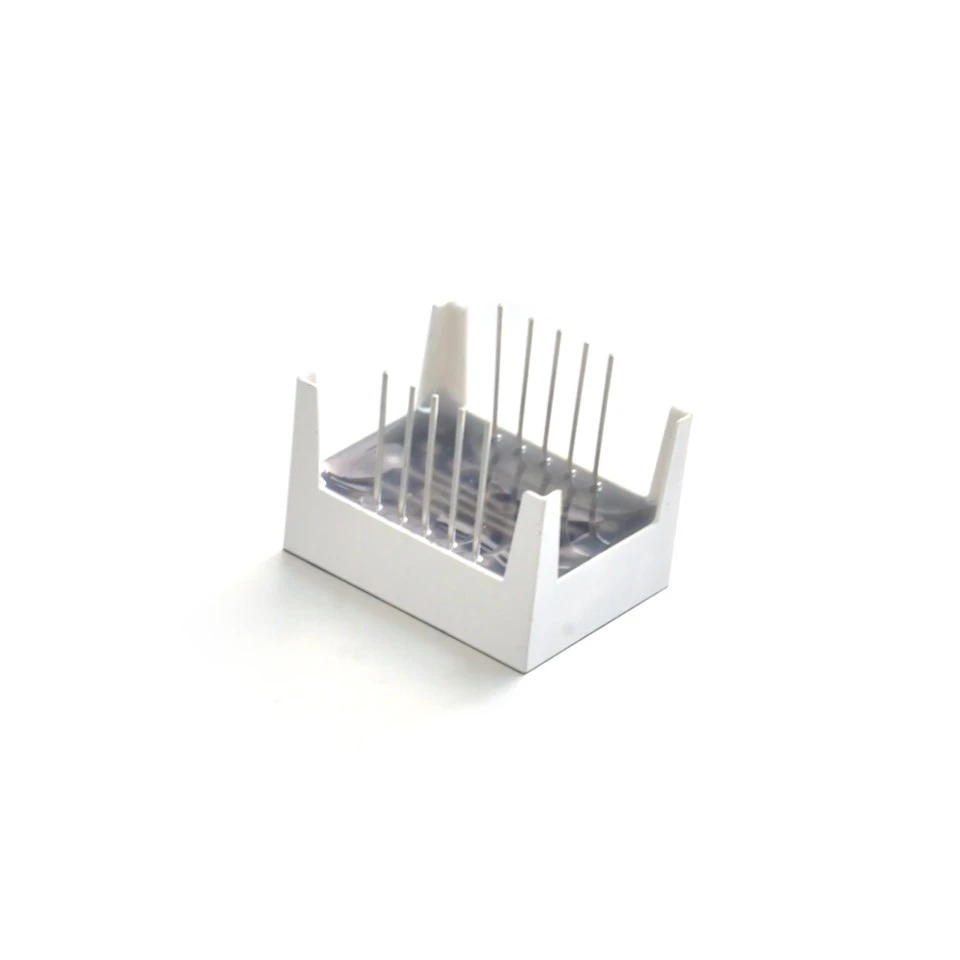

1.รูปภาพสินค้า
2.คุณลักษณะของผลิตภัณฑ์
จอแสดงผลความสว่างสูง
LED เจ็ดส่วนสองหลักใช้ไดโอดเปล่งแสง LED ความสว่างสูง โดยปกติจะมีช่วงความสว่าง 1500-2000mcd เมื่อเปรียบเทียบกับ LCD แบบเดิม จอแสดงผล LED สามารถให้เอฟเฟ็กต์การแสดงผลที่ชัดเจนและสว่างกว่าในสภาพแวดล้อมที่มีแสงจ้าหรือมีแสงน้อย
เข้ากันได้ดีเยี่ยม
ผลิตภัณฑ์ของเรารองรับวิธีการอินเทอร์เฟซที่หลากหลาย เช่น TTL, I2C ฯลฯ ซึ่งสะดวกสำหรับผู้ใช้ในการเชื่อมต่อและควบคุมตามความต้องการที่แท้จริง ในขณะเดียวกัน ผู้ใช้ยังสามารถปรับแต่งเนื้อหาการแสดงผลผ่านการเขียนโปรแกรมเพื่อตอบสนองความต้องการส่วนบุคคลได้
อายุการใช้งานยาวนาน
เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) ของผลิตภัณฑ์ของเราถึงมากกว่า 40,000 ชั่วโมง ซึ่งหมายความว่าภายใต้สภาวะการใช้งานปกติ ผู้ใช้สามารถคาดหวังการทำงานที่เสถียรนานกว่าห้าปี เมื่อเทียบกับผลิตภัณฑ์ LED ทั่วไป ตัวบ่งชี้นี้เพิ่มขึ้นประมาณ 25%
การนับและการแสดงผลแบบดิจิทัล
จอแสดงผล LED ส่วน 7- สองหลักถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์ที่ต้องการแสดงตัวเลข เช่น เครื่องนับ มิเตอร์วัดการไหล ตัวจับเวลา ฯลฯ
เครื่องมืออิเล็กทรอนิกส์
ในบรรดาอุปกรณ์อิเล็กทรอนิกส์ต่างๆ จอแสดงผลของเราถูกนำมาใช้กันอย่างแพร่หลายในการแสดงข้อมูล เช่น แรงดัน กระแส อุณหภูมิ ฯลฯ
เครื่องใช้ไฟฟ้าภายในบ้าน
จอแสดงผล LED ของเรายังใช้กันอย่างแพร่หลายในเครื่องใช้ภายในบ้าน ตัวอย่างเช่น ในเครื่องใช้ไฟฟ้าภายในบ้าน เช่น เตาไมโครเวฟ ตู้เย็น และเครื่องปรับอากาศ มักใช้เพื่อแสดงข้อมูล เช่น สถานะการทำงาน การตั้งค่าอุณหภูมิ และตัวจับเวลา
อิเล็กทรอนิกส์ยานยนต์
ผลิตภัณฑ์ของเรายังใช้กันอย่างแพร่หลายในด้านอิเล็กทรอนิกส์ยานยนต์เพื่อแสดงข้อมูล เช่น ความเร็วของยานพาหนะ ระดับน้ำมันเชื้อเพลิง และอุณหภูมิ
คำถามที่พบบ่อย
ถาม: LED เจ็ดส่วนสองหลักคืออะไร
ตอบ: จอแสดงผล LED เจ็ดส่วนสองหลักประกอบด้วยสองชุดประกอบด้วยส่วน LED เจ็ดส่วนแยกกัน โดยจัดเรียงเพื่อแสดงตัวเลข (0-9) สามารถควบคุมแต่ละหลักเพื่อแสดงตัวเลขโดยการส่องสว่างส่วนเฉพาะ และใช้ตัวเลขสองหลักเพื่อแสดงตัวเลขสองหลัก
ถาม: LED เจ็ดส่วนสองหลักทำงานอย่างไร
ตอบ: จอแสดงผล LED เจ็ดส่วนสองหลักทำงานโดยเปิดส่วนเฉพาะของแต่ละหลักเพื่อสร้างตัวเลข แต่ละหลักจะแสดงด้วย 7 ส่วน และการรวมกันของส่วนเหล่านี้สามารถแสดงหลักใดๆ ได้ตั้งแต่ 0 ถึง 9 ตัวเลขทั้งสองหลักจะถูกควบคุมแยกกัน โดยปกติโดยการมัลติเพล็กซ์
ถาม: จอแสดงผล LED เจ็ดส่วนสองหลักมีประโยชน์อย่างไร
ตอบ: จอแสดงผล LED เจ็ดส่วนสองหลักมักใช้ในการใช้งานที่จำเป็นต้องแสดงตัวเลขสองหลัก เช่น ในนาฬิกาดิจิตอล เครื่องนับ โวลต์มิเตอร์ เครื่องวัดอุณหภูมิ และอุปกรณ์อื่นๆ ที่จำเป็นต้องอ่านค่าตัวเลข
ถาม: ส่วนต่าง ๆ ของ LED เจ็ดส่วนสองหลักมีการควบคุมอย่างไร
ตอบ: แต่ละส่วนของ LED เจ็ดส่วนสองหลักถูกควบคุมโดยการจ่ายแรงดันไฟฟ้าไปที่ขั้วบวกหรือแคโทด (ขึ้นอยู่กับว่าจอแสดงผลเป็นขั้วบวกทั่วไปหรือแคโทดทั่วไป) คอนโทรลเลอร์หรือไมโครคอนโทรลเลอร์ขับเคลื่อน LED โดยการสลับส่วนที่เหมาะสมเพื่อสร้างตัวเลขที่ต้องการ
ถาม: อะไรคือความแตกต่างระหว่างขั้วบวกทั่วไปและแคโทดทั่วไป LED เจ็ดส่วนสองหลัก
ตอบ: ใน LED เจ็ดเซกเมนต์แบบแอโนดทั่วไป แอโนดของทุกเซกเมนต์จะเชื่อมต่อกับพินทั่วไป และตัวเลขจะสว่างขึ้นโดยการใช้แรงดันไฟฟ้าต่ำกับแคโทดที่สอดคล้องกัน ในจอแสดงผลแบบแคโทดทั่วไป แคโทดของทุกส่วนจะเชื่อมต่อกับพินทั่วไป และตัวเลขจะสว่างขึ้นโดยการใช้แรงดันไฟฟ้าสูงกับแอโนดที่เกี่ยวข้อง
ถาม: มัลติเพล็กซ์ในจอแสดงผล LED เจ็ดส่วนสองหลักคืออะไร
ตอบ: มัลติเพล็กซ์เป็นเทคนิคที่ควบคุมตัวเลขทั้งสองหลักของจอแสดงผล LED เจ็ดส่วนสองหลักโดยการสลับระหว่างตัวเลขเหล่านั้นอย่างรวดเร็ว แต่ละหลักจะเปิดขึ้นในช่วงเวลาสั้นๆ และการสลับเกิดขึ้นอย่างรวดเร็วจนดวงตาของมนุษย์รับรู้ว่าตัวเลขทั้งสองหลักมีแสงสว่างอย่างต่อเนื่อง เพื่อป้องกันการสั่นไหว
ถาม: ความสว่างของ LED เจ็ดส่วนสองหลักถูกควบคุมอย่างไร
ตอบ: ความสว่างของจอแสดงผล LED เจ็ดส่วนสองหลักถูกควบคุมโดยการปรับกระแสที่ไหลผ่านแต่ละส่วน โดยทั่วไปแล้ว การมอดูเลตความกว้างพัลส์ (PWM) ใช้เพื่อควบคุมความสว่างโดยการปรับรอบการทำงานของสัญญาณที่ส่งไปยัง LED
ถาม: ต้องใช้วงจรประเภทใดในการขับเคลื่อน LED Seven Segment สองหลัก
ตอบ: ในการขับเคลื่อน LED เจ็ดส่วนสองหลัก จำเป็นต้องใช้ไมโครคอนโทรลเลอร์หรือวงจรไดรเวอร์จอแสดงผลเฉพาะ ไดรเวอร์ควบคุมแต่ละหลักผ่านมัลติเพล็กซ์ และตรวจสอบให้แน่ใจว่าส่วนที่ถูกต้องของแต่ละหลักจะสว่างขึ้น บ่อยครั้งที่ทรานซิสเตอร์หรือไอซีไดรเวอร์ใช้เพื่อสลับกระแสที่สูงขึ้นซึ่งจำเป็นสำหรับเซ็กเมนต์
ถาม: แรงดันไฟฟ้าและกระแสไฟฟ้าทั่วไปที่จำเป็นสำหรับ LED เจ็ดส่วนสองหลักคือเท่าใด
ตอบ: โดยทั่วไปแล้ว LED เจ็ดส่วนสองหลักจะทำงานด้วยแรงดันไฟฟ้าไปข้างหน้าประมาณ 1.8V ถึง 3.2V ขึ้นอยู่กับสีของ LED (แดง เขียว เหลือง ฯลฯ) กระแสไฟที่ต้องการต่อเซ็กเมนต์โดยปกติจะอยู่ที่ประมาณ 10mA ถึง 20mA โดยกระแสไฟทั้งหมดขึ้นอยู่กับจำนวนเซกเมนต์ที่สว่างในช่วงเวลาใดก็ตาม
ถาม: ข้อดีของการใช้จอแสดงผล LED เจ็ดส่วนสองหลักคืออะไร
ตอบ: ข้อดีของจอแสดงผล LED เจ็ดส่วนสองหลัก ได้แก่ ความเรียบง่าย ต้นทุนต่ำ ใช้งานง่าย และใช้พลังงานต่ำ มีการแสดงตัวเลขที่ชัดเจนและอ่านง่าย และมักใช้ในการใช้งานที่ต้องใช้การแสดงตัวเลขขนาดเล็กและกะทัดรัด
.
