1.แนะนำผลิตภัณฑ์
โมดูล LCD 1604 เป็นโมดูลจอแสดงผล LCD ที่มีการบูรณาการสูง โดยปกติจะใช้ในอุปกรณ์ที่ต้องการแสดงอักขระและข้อมูลเพิ่มเติม
2.คุณลักษณะของผลิตภัณฑ์
บูรณาการสูง:ครอบคลุมหน้าจอแสดงผล วงจรขับเคลื่อน และลอจิกควบคุม ช่วยลดความซับซ้อนของกระบวนการผลิต การออกแบบและการจัดวาง
พื้นที่แสดงผลขนาดใหญ่:มีโครงสร้างการแสดงผล 16 ตัวอักษร × 4 บรรทัด ข้อมูลการแสดงผลที่หลากหลาย เหมาะสำหรับการแสดงข้อความและข้อมูลจำนวนมาก
ทัศนวิสัยที่ดี:ให้เอฟเฟกต์การแสดงผลที่ชัดเจนและมุมมองที่หลากหลาย
ความเสถียรและความน่าเชื่อถือ:การใช้เทคโนโลยีบรรจุภัณฑ์แบบ COB ช่วยลดจำนวนจุดเชื่อมต่อบนแผงวงจร ปรับปรุงความสามารถในการป้องกันการรบกวนของโมดูลและเสถียรภาพในระยะยาว
แต่ขนาดค่อนข้างใหญ่และไม่เหมาะกับอุปกรณ์ขนาดเล็กที่มีพื้นที่จำกัด นอกจากนี้ยังไม่สามารถแปลงกราฟิกให้เสร็จสมบูรณ์ได้ ค่าใช้จ่ายสูง โดยเฉพาะอย่างยิ่งสำหรับแอปพลิเคชันที่ต้องการคุณภาพการแสดงผลและความเสถียรสูง
หน้าจอ LCD 1604COB ใช้กันอย่างแพร่หลายในเครื่องคิดเลข แผงควบคุมอุตสาหกรรม เครื่องมือ อุปกรณ์สมาร์ทโฮม และสาขาอื่นๆ เอฟเฟ็กต์การแสดงผลมีความชัดเจนและเหมาะสำหรับการแสดงข้อมูลดิจิทัล ข้อความ และข้อมูลอื่นๆ อย่างง่าย
การควบคุมอุตสาหกรรม:เช่นหน้าจอแสดงผลเครื่องมือต่างๆ และอุปกรณ์อัตโนมัติ
อุปกรณ์สื่อสาร:เช่น จอแสดงข้อมูล อุปกรณ์ทดสอบการสื่อสาร
เครื่องใช้ไฟฟ้า:เช่นเครื่อง POS ตู้จำหน่ายสินค้าอัตโนมัติ และผลิตภัณฑ์อื่นๆ ที่ต้องแสดงข้อมูลจำนวนมาก
4.กระบวนการผลิต
ผังกระบวนการผลิตหน้าจอแสดงผลการผลิต 1604 ประกอบด้วย:
การเตรียมแผง LCD:เตรียมพื้นผิวกระจก LCD และเคลือบด้วยวัสดุคริสตัลเหลวและอิเล็กโทรด
บรรจุภัณฑ์ซัง:รวมแผง LCD, ไดรเวอร์ IC และลอจิกควบคุมบนแผงวงจร PCB และแก้ไขผ่านการเชื่อมและกระบวนการอื่น ๆ
ชุดแบ็คไลท์:เพิ่มแหล่งแสงพื้นหลัง โดยปกติแล้วแสงพื้นหลัง LED เพื่อให้ความสว่างและความสม่ำเสมอเพียงพอ
การทดสอบและการดีบัก:การทดสอบการทำงานและการตรวจสอบคุณภาพของโมดูลสำเร็จรูปเพื่อให้แน่ใจว่าพารามิเตอร์ทั้งหมดตรงตามข้อกำหนด
บรรจุภัณฑ์:บรรจุโมดูลที่ผ่านการรับรองและจัดเตรียมสำหรับการจัดส่งให้กับลูกค้าหรือรวมเข้ากับผลิตภัณฑ์ขั้นสุดท้าย
5.พารามิเตอร์ผลิตภัณฑ์ (ข้อกำหนด)
|

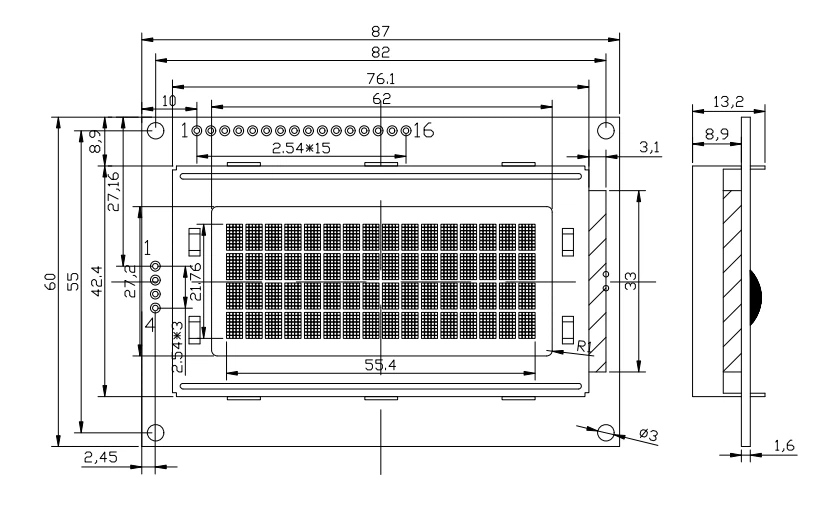

ขนาดโมดูล : 87X60X13.2 มม |
พื้นที่แสดงผล :62X27.2มม |
|
ประเภทจอแอลซีดี: STN/บวก/ทรานสเฟลกทีฟ |
มุมมอง: 6 นาฬิกา |
|
ไดร์เวอร์ IC:SPLC780D หรือเทียบเท่า |
ประเภทไดร์เวอร์แบ็คไลท์:Power/3.3V/5.0VHITE |
|
วงจร DC เป็น DC: Build-In |
น้ำหนัก:จะกำหนดภายหลัง |
|
เข็มหมุด |
เครื่องหมาย |
อินเทอร์เฟซ IIC แบบอนุกรม |
|
|
|
1 |
เทียบกับ |
เข็มหมุด |
เครื่องหมาย |
|
|
2 |
วดี |
1 |
เทียบกับ |
|
|
3 |
โว |
2 |
วดี |
|
|
4 |
อาร์เอส |
3 |
สดีเอ |
|
|
5 |
R/W |
4 |
เอสซีเค |
|
|
6 |
E |
|||
|
7 |
ฐานข้อมูล0 |
|||
|
8 |
ดีบี1 |
|||
|
9 |
ดีบี2 |
|||
|
10 |
ดีบี3 |
|||
|
11 |
ดีบี4 |
|||
|
12 |
ดีบี5 |
|||
|
13 |
ดีบี6 |
|||
|
14 |
ดีบี7 |
|||
|
15 |
A |
|||
|
16 |
K |
|||
