1.การแนะนำผลิตภัณฑ์

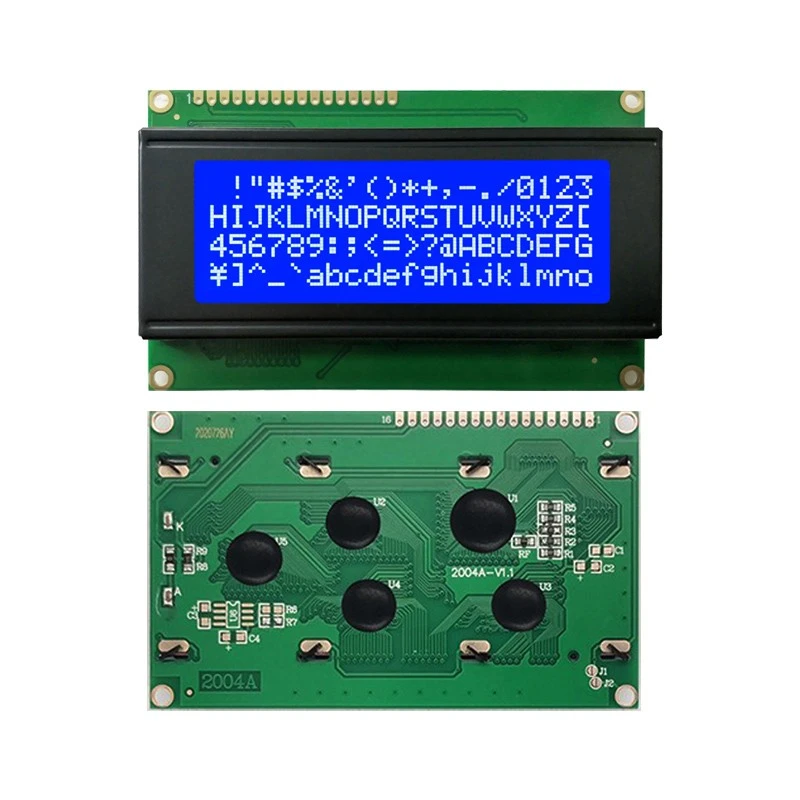

2004LCD Moudle คือโมดูลจอแสดงผลคริสตัลเหลวที่ใช้เทคโนโลยี COB (Chip-on-Board) โดย "2004" ในชื่อหมายถึงความละเอียดพิกเซล 20 คอลัมน์ × 4 แถว
2.คุณลักษณะและการใช้งานของผลิตภัณฑ์
การบูรณาการสูง:เทคโนโลยี COB ทำให้วงจรไดรเวอร์จอแสดงผลและแผง LCD มีการบูรณาการสูง ช่วยประหยัดพื้นที่และต้นทุน
ผลการแสดงผลที่ดี: สามารถแสดงข้อความและไอคอนที่ชัดเจน และรองรับแบบอักษรและอักขระหลายแบบ
เสถียรภาพที่แข็งแกร่ง:โครงสร้างบรรจุภัณฑ์ COB ช่วยปรับปรุงความต้านทานต่อผลกระทบต่อสิ่งแวดล้อมและความเสถียรของหน้าจอได้
การออกแบบพลังงานต่ำ:เหมาะสำหรับอุปกรณ์ที่ใช้แบตเตอรี่ ช่วยยืดอายุการใช้งานแบตเตอรี่ได้
อินเทอร์เฟซการใช้งานที่กว้าง:รองรับวิธีการเชื่อมต่อหลากหลาย เช่น แบบอนุกรม และแบบขนาน ซึ่งสะดวกต่อการรวมเข้ากับระบบต่างๆ
การบูรณาการสูง ลดความซับซ้อนของวงจรต่อพ่วง
เอฟเฟกต์การแสดงผลที่ชัดเจน เหมาะสำหรับข้อความต่างๆ และการแสดงกราฟิกที่เรียบง่าย
มีเสถียรภาพแข็งแกร่ง ปรับตัวเข้ากับสภาพแวดล้อมการทำงานต่างๆ
รองรับวิธีการเชื่อมต่อหลากหลาย และเข้ากันได้กับคอนโทรลเลอร์ต่างๆ ได้อย่างง่ายดาย
ไม่สามารถแสดงภาพเคลื่อนไหวที่ซับซ้อนและภาพความละเอียดสูงได้ ต้องใช้วงจรไดรเวอร์พิเศษและการรองรับตัวควบคุม
โดยปกติแล้วหน้าจอ LCD ปี 2004 จะเชื่อมต่อกับบอร์ดควบคุมหลักผ่านตัวควบคุม และผู้ใช้สามารถควบคุมเนื้อหาและรูปแบบของจอภาพผ่านการเขียนโปรแกรม เมื่อใช้งาน ควรใส่ใจกับการเดินสายที่ถูกต้องและหลีกเลี่ยงการงอสายมากเกินไปเพื่อให้การแสดงผลเป็นไปตามปกติ
การเชื่อมต่อไฟฟ้า:เชื่อมต่อแหล่งจ่ายไฟและสายสัญญาณควบคุมเพื่อให้แน่ใจว่าอินเทอร์เฟซไฟฟ้าเชื่อมต่ออย่างถูกต้อง
อินเทอร์เฟซการควบคุม:เลือกอินเทอร์เฟซแบบอนุกรมหรือขนานที่เหมาะสมตามความต้องการ และเขียนโปรแกรมควบคุมสำหรับการส่งข้อมูลและการควบคุมการแสดงผล
การพัฒนาซอฟต์แวร์:ใช้ไมโครคอนโทรลเลอร์หรือไมโครคอมพิวเตอร์ชิปเดียวในการเขียนโปรแกรมซอฟต์แวร์เพื่อจัดการและอัปเดตเนื้อหาการแสดงผล
4.การประยุกต์ใช้ผลิตภัณฑ์
การควบคุมอุตสาหกรรม:เป็นอุปกรณ์แสดงผลสำหรับแผงควบคุมอุตสาหกรรม
เครื่องดนตรี:เช่น อุปกรณ์วัดอิเล็กทรอนิกส์ และหน้าจอแสดงผลของเครื่องมือ
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค:เช่น เครื่องเล่นเกมอิเล็กทรอนิกส์ เครื่องอ่านอีบุ๊ก เป็นต้น
อุปกรณ์สมาร์ทโฮม:เช่นเทอร์โมสตัทอัจฉริยะ ปลั๊กไฟอัจฉริยะ เป็นต้น
เครื่องมือวัดพกพา แผงควบคุมอุตสาหกรรม เครื่องใช้ไฟฟ้าพกพา และผลิตภัณฑ์อื่นๆ
ความสามารถในการปรับตัวต่อสิ่งแวดล้อม:ตรวจสอบให้แน่ใจว่าใช้งานภายในช่วงอุณหภูมิและความชื้นที่เหมาะสมเพื่อหลีกเลี่ยงการกระทบต่อเอฟเฟกต์การแสดงผลและอายุการใช้งาน
การป้องกันไฟฟ้าสถิตย์:หลีกเลี่ยงไฟฟ้าสถิตย์ระหว่างการจัดการและการติดตั้งเพื่อหลีกเลี่ยงความเสียหายต่อหน้าจอ LCD และวงจรขับเคลื่อน
ความเข้ากันได้ของพารามิเตอร์ไฟฟ้า:ตรวจสอบให้แน่ใจว่าพารามิเตอร์ไฟฟ้าและระดับสัญญาณของตัวควบคุมและโมดูลจอแสดงผลเข้ากันได้เพื่อหลีกเลี่ยงความเสียหายของอุปกรณ์หรือการทำงานที่ผิดปกติ
จอแสดงผล LCD ปี 2004 ถือเป็นโซลูชันจอแสดงผลที่เหมาะอย่างยิ่งในรูปแบบผลิตภัณฑ์อิเล็กทรอนิกส์หลายประเภท เนื่องจากมีความเสถียรสูง ให้เอฟเฟกต์จอแสดงผลที่ดี และสามารถปรับให้เข้ากับการใช้งานได้หลากหลาย
6. พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)
|
ขนาดโมดูล: 116X36X 13.4/10.9มม. |
พื้นที่แสดงผล : 83X18.4มม. |
|
ประเภท LCD: STN/POSITIVE/TRANSFLECTIVE |
มุมมอง: 6 นาฬิกา |
|
IC ไดรเวอร์: SPLC780D หรือเทียบเท่า (AIP31066) |
ประเภทไดร์เวอร์แบ็คไลท์: กำลังไฟ/3.3V/5.0VHITE |
|
วงจร DC ถึง DC: ในตัว |
น้ำหนัก:TBD |
|
เข็มหมุด |
เครื่องหมาย |
|
|
1 |
วีเอสเอส |
|
|
2 |
วดด |
|
|
3 |
โว้ |
|
|
4 |
อาร์เอส |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
ฐานข้อมูล0 |
|
|
8 |
ดีบี1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
ดีบี4 |
|
|
12 |
ดีบี5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
บริการลูกค้า
ข้อมูลบริษัท

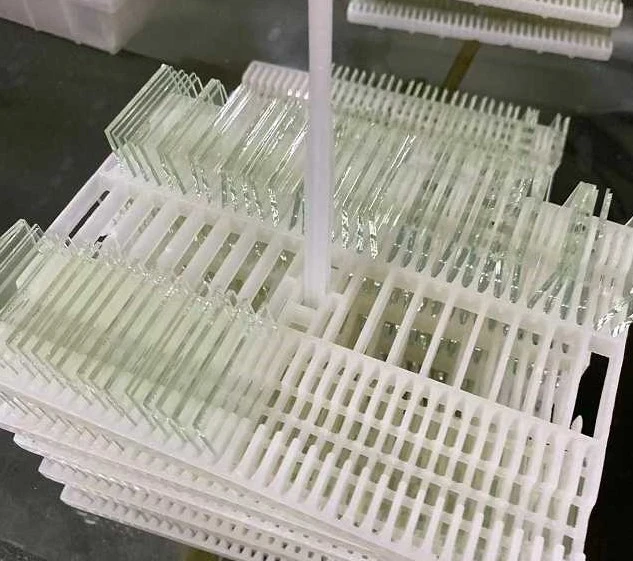

บริษัท Cheng Xin Optoelectronics LTD ก่อตั้งขึ้นในปี 2014 และตั้งอยู่ในเซินเจิ้น ประเทศจีน ซึ่งเป็นแนวหน้าของการปฏิรูปและการเปิดกว้าง ในปี 2020 รัฐบาลจีนแผ่นดินใหญ่ได้ลงทุนสร้างสายการผลิต LCD ใหม่ใน Huaihua, Hunan ผลิตภัณฑ์หลักของบริษัท ได้แก่ หน้าจอรหัสเซกเมนต์ TN / HTN / STN / FSTN, ไฟแบ็คไลท์ LED, โมดูล LCD โครงตาข่าย COG, โมดูลมาตรฐาน COB, หน้าจอแสดงผลมาตรฐาน OLED และหน้าจอสี TFT บริษัทมีสายการผลิตหน้าจอรหัสเซกเมนต์ 2 สาย, สายการผลิตไฟแบ็คไลท์ 4 สาย, สายการผูก FOG 5 สาย และสายการผลิตประกอบ 10 สาย อาคารโรงงานในเซินเจิ้นและหูหนานมีพื้นที่การผลิต 10,000 ตารางเมตรและพนักงาน 500 คน ปรัชญาการดำเนินธุรกิจของบริษัทคือ 'สร้างมูลค่าให้กับลูกค้า'
